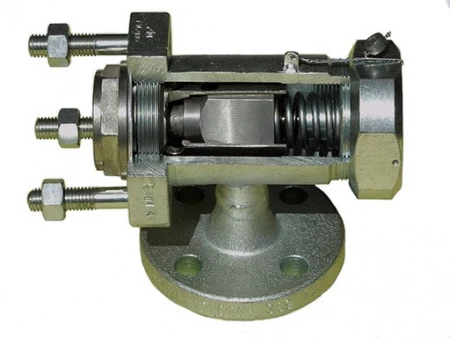

Предохранительный клапан Pilzno ZBKk
Предназначен для пропан-бутановых, метановых и других не агрессивных сред.
Применяется в технологических системах сосудов и трубопроводов из углеродистой стали и тефлона.
Клапан Pilzno обеспечивает защиту от избыточного давления сосудов и трубопроводов.
ZBKk – Клапан предохранительный угловой фланцевый.
ZBKP – Клапан предохранительный угловой фланцевый с возможностью открытия вручную.
Рабочая температура: -40 С до +135С

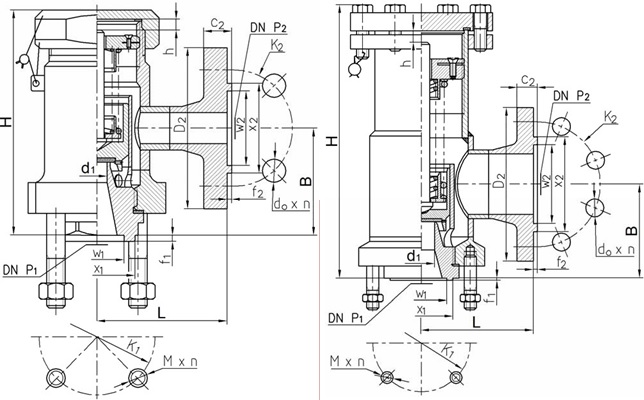

Схема
Технические характеристики
|
Тип и DN |
L |
H |
h |
B |
d1 |
A [mm2] |
коэффициент расхода α |
Масса [kg] |
|
ZBKk 10 |
82 |
120 |
2,5 |
65 |
9 |
64 |
0,67 |
2,8 |
|
ZBKk 15 |
87 |
144 |
5,5 |
64 |
13 |
133 |
0,80 |
4,1 |
|
ZBKk 20 |
95 |
223 |
6,0 |
81 |
19 |
284 |
0,70 |
8,1 |
|
ZBKk 25 |
106 |
230 |
7,5 |
83 |
23 |
415 |
0,74 |
10,7 |
|
ZBKk 32 |
125 |
285 |
9,0 |
110 |
30 |
707 |
0,68 |
20,0 |
|
ZBKk 40 |
142 |
340 |
11,0 |
120 |
38 |
1134 |
0,61 |
25,8 |
|
ZBKk 50 |
170 |
425 |
13,5 |
140 |
48 |
1810 |
0,65 |
42,5 |
|
ZBKk 65 |
200 |
512 |
16,0 |
180 |
63 |
3117 |
0,68 |
55,3 |
α – коэффициент расхода для паров и газов
A – расчетная площадь разреза приточного канала предохранительного клапана Присоединительные размеры клапана (мм)
|
Тип и DN |
DN P1 |
K1 |
M x n |
w1 |
x1 |
f1 |
DN P2 |
D2 |
K2 |
do x n |
w2 |
x2 |
c2 |
f2 |
|
ZBKk 10 |
15 |
65 |
M12x4 |
29 |
39 |
4 |
20 |
105 |
75 |
14x4 |
36 |
50 |
16 |
4 |
|
ZBKk 15 |
20 |
75 |
M12x4 |
36 |
50 |
4 |
20 |
105 |
75 |
14x4 |
36 |
50 |
16 |
4 |
|
ZBKk 20 |
25 |
85 |
M12x4 |
43 |
57 |
4 |
40 |
150 |
110 |
18x4 |
61 |
75 |
18 |
4 |
|
ZBKk 25 |
32 |
100 |
M16x4 |
51 |
65 |
4 |
50 |
165 |
125 |
18x4 |
73 |
87 |
20 |
4 |
|
ZBKk 32 |
40 |
110 |
M16x4 |
61 |
75 |
4 |
65 |
185 |
145 |
18x8 |
95 |
109 |
22 |
4 |
|
ZBKk 40 |
50 |
125 |
M16x4 |
73 |
87 |
4 |
80 |
200 |
160 |
18x8 |
106 |
120 |
24 |
4 |
|
ZBKk 50 |
65 |
145 |
M16x8 |
95 |
109 |
4 |
100 |
235 |
190 |
22x8 |
129 |
149 |
24 |
4,5 |
|
ZBKk 65 |
80 |
160 |
M16x8 |
106 |
120 |
4 |
125 |
270 |
220 |
26x8 |
155 |
175 |
26 |
4,5 |
