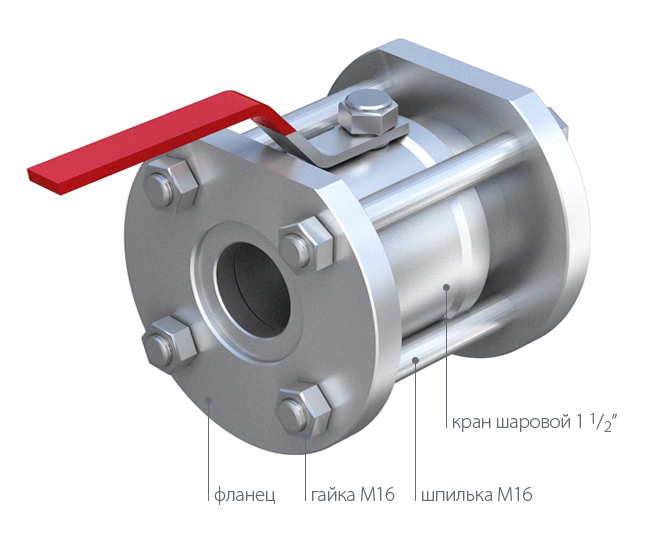

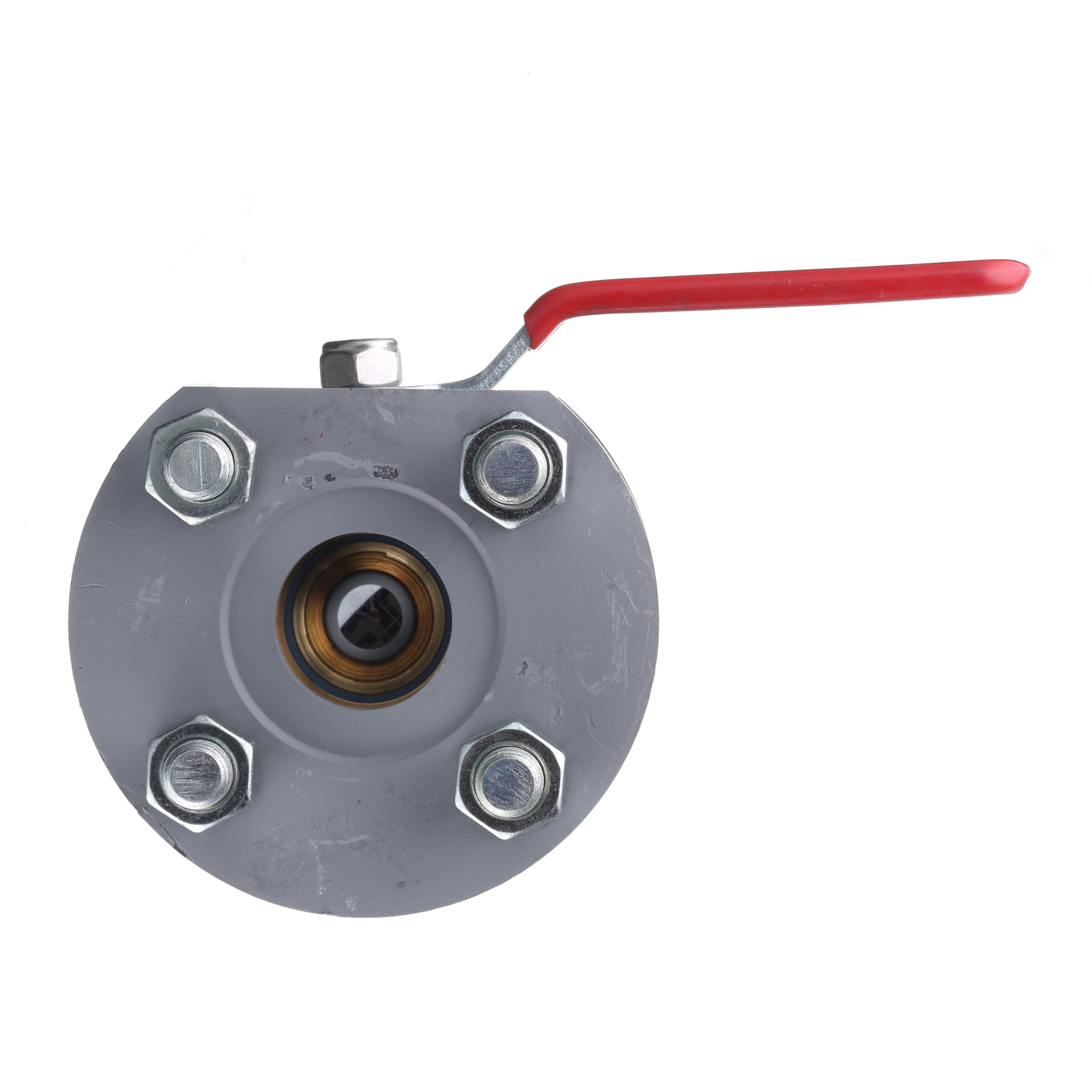

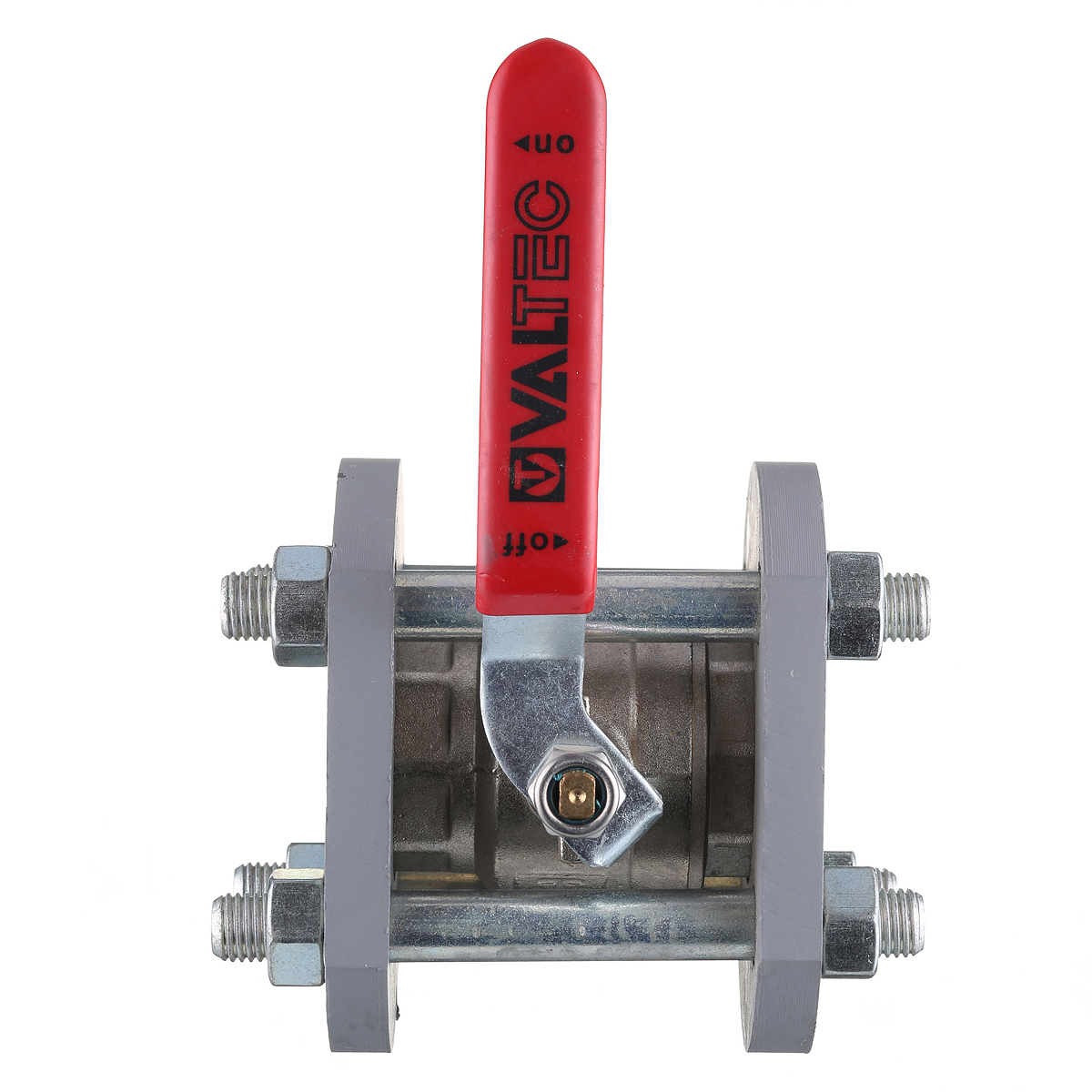

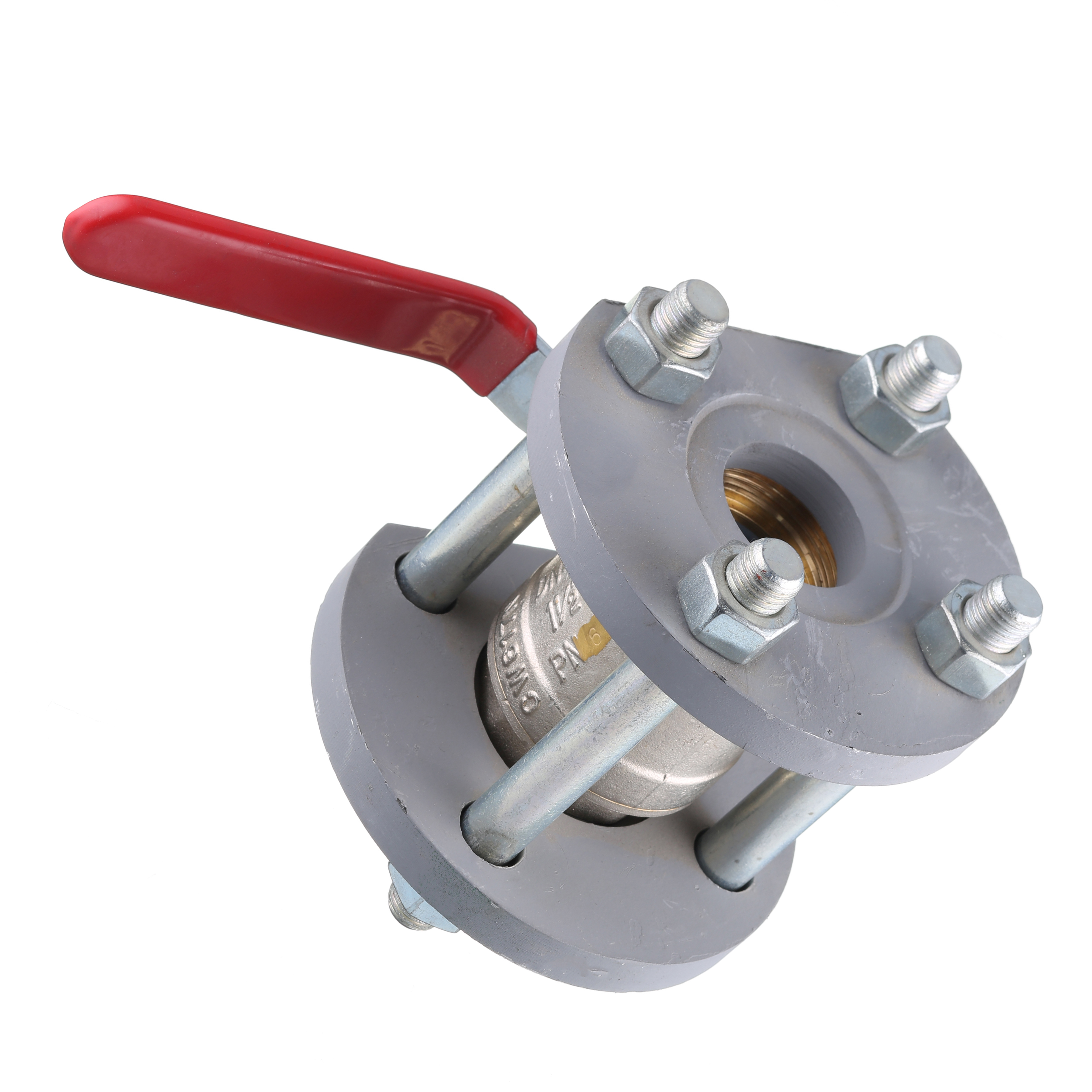

Конструкция крана состоит из следующих основных частей:
- Фланцы - предназначены для сварного соединения с патрубками для КШ и для присоединения ответных фланцев КШН

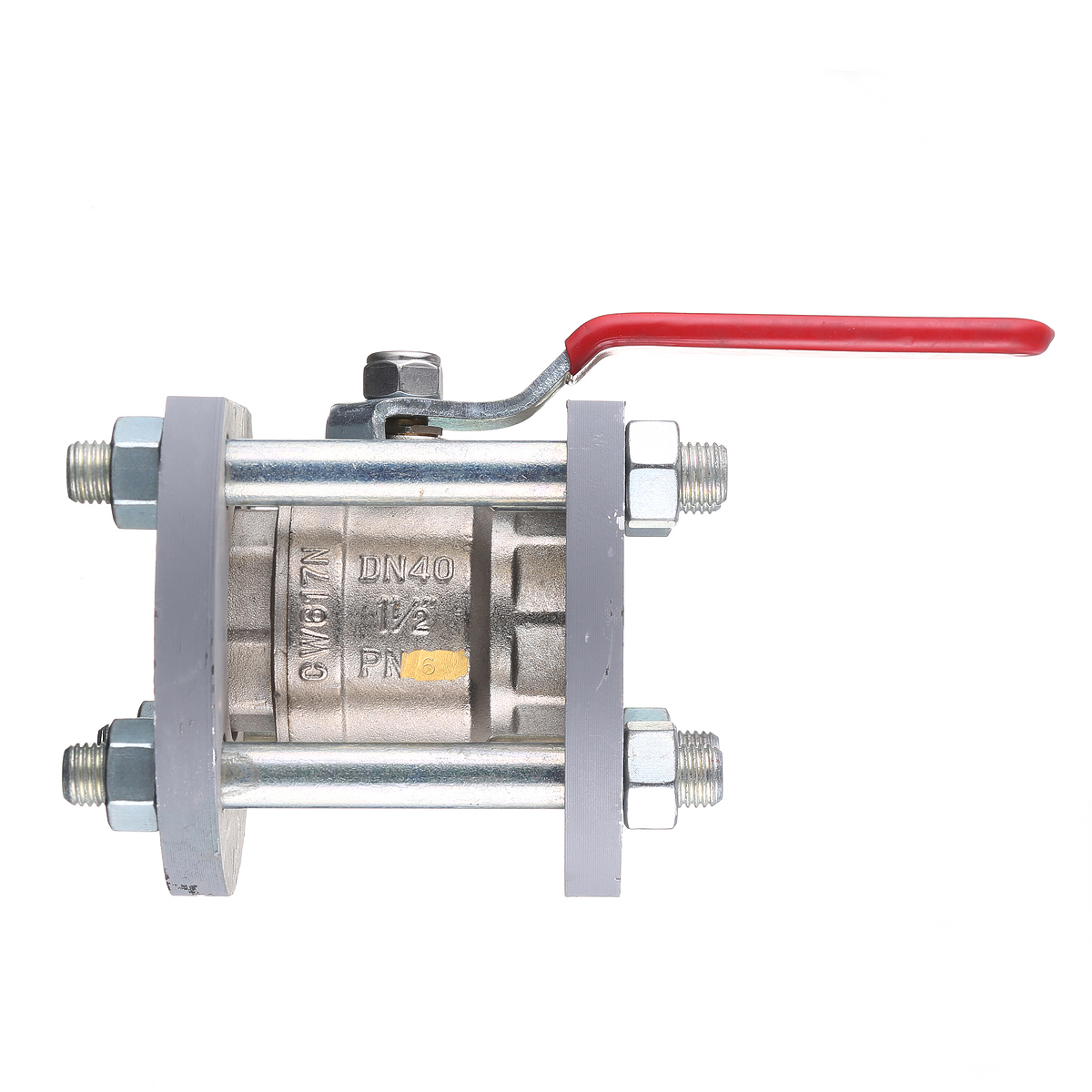

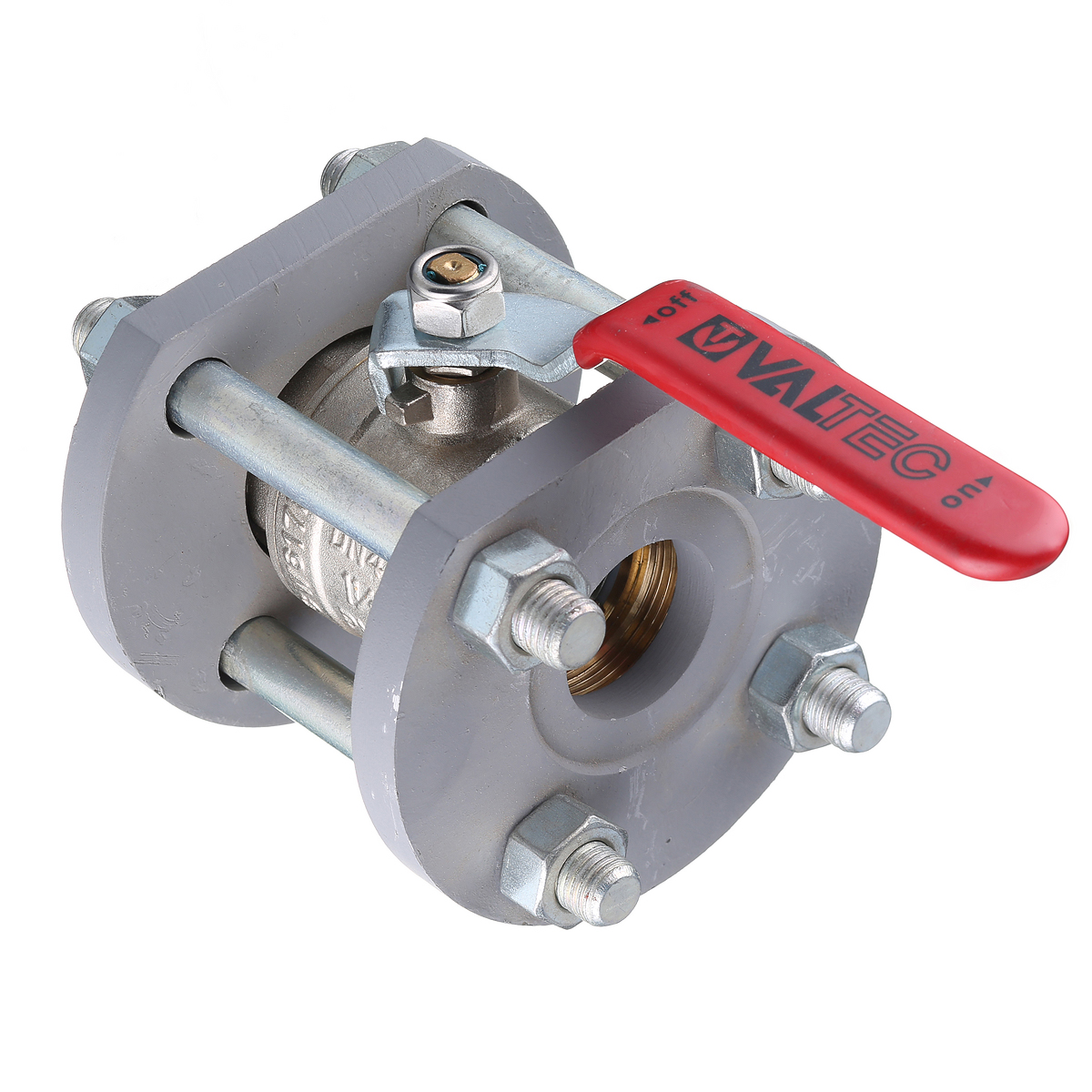

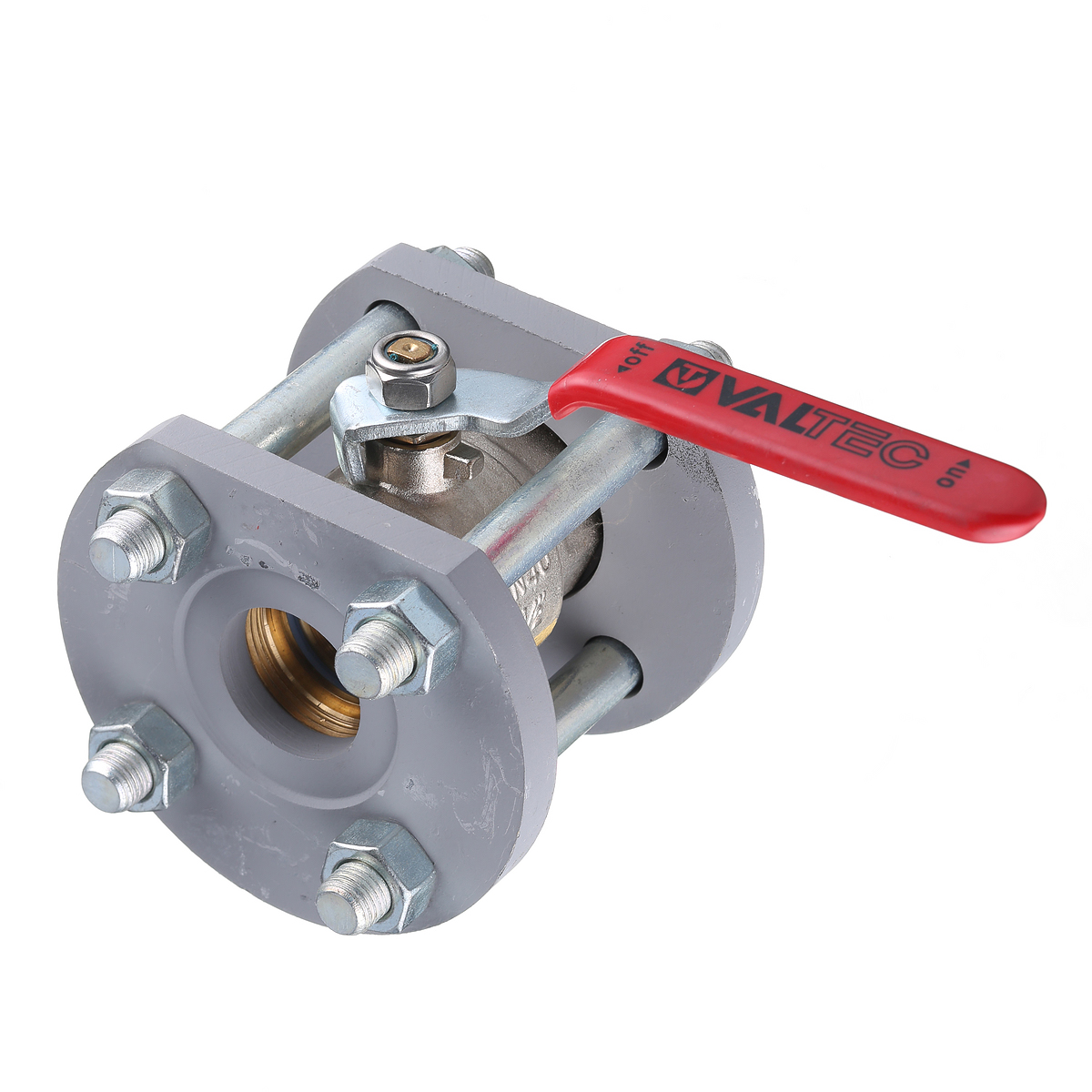

- Кран шаровой фланцевый ду 40
- Прокладки из маслобензостойкой резины (или полиуретана) - предназначены для обеспечения герметичности соединения крана с фланцами
- Шпильки и гайки - предназначены для сборки узла
- Соединение корпуса и фланца выполнено по принципу шип-паз. (паз во фланце)
- Установка КШ в технологическую линию выполняется сварным соединением стальных фланцев КШ со стальными патрубками трубопроводов
- Эксплуатируется в гидравлической системе с давлением до 0,6 МПа, в окружающей среде при относительной влажности до 95% и температуре от -40oС до +50oС
- Соответствует классу герметичности В по ГОСТ 9544-93
ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ.
Для подключения крана КШ в технологическую линию необходимо:
- отсоединить фланцы, для чего отвернуть 4 гайки М16 и снять уплотнительные прокладки;
- приварить электросваркой фланцы к соответствующим патрубкам технологического трубопровода;
- установить на фланцы уплотнительные прокладки, вставить между фланцами шаровой кран;
- установить шпильки и затянуть гайки М16;
-произвести проверку герметичности собранного соединения.

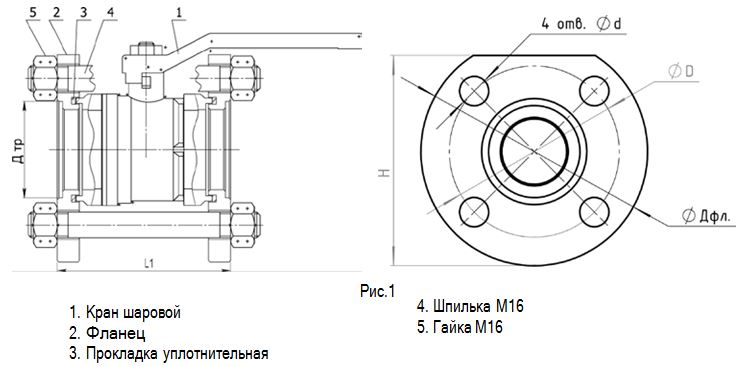

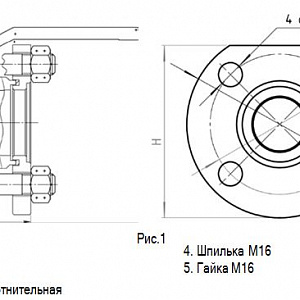

Схема
 |
Обозначения на схеме 1. гайка М16 |
Примечание
В комплект входят необходимые для установки фланцы, шпильки и гайки.
Технические характеристики
| Условный диаметр прохода, Ду, мм | 40 |
| Рабочее давление, МПа | 0,6 |
| Несоосность трубопроводов, не более, град. | 2 |
| Наружный диаметр трубы, не более, мм | 60 |
| Габаритные размеры, не более: | |
| - длина (по фланцам), L1, мм | 110 |
| - длина (по шпилькам), мм | 145 |
| - диаметр фланцев, мм | 140 |
| Масса, кг (без упаковки) | 4,1 |
| Присоединительные размеры: | |
| Наружный диаметр трубы Дтр, не более, мм | 60 |
| Диметр по отверстиям D, мм | 105 |
| Диаметр отверстий d, мм | 18 |
